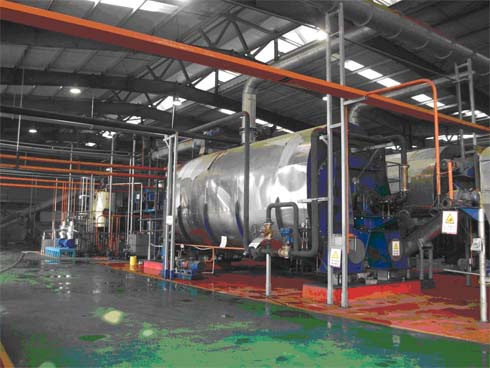

荣成海达鱼粉有限公司位于山东省荣成市石岛管理区近郊，占地34000平方米，是我国北方最大的渔港所在地，水陆交通便利，得天独厚的地理优势造就了世界一流的鱼粉企业，公司现拥有两套丹麦霍斯利鱼粉生产线（见图一）。公司旗下拥有七个鱼粉厂、一个鱼油加工厂、两个远洋捕捞船队、八艘冷冻渔船及两个水产养殖基地。公司由单一生产鱼粉生产发展为鱼粉、鱼油加工销售、海水捕捞、水产养殖及冷藏一条龙服务模式。

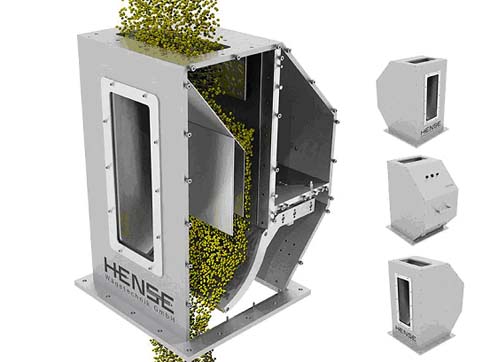

德国Hense溜槽式固体流量计代表了当今世界最高技术水平的连续称重给料设备，适用于测量自由流动的散料流量。

德国Hense溜槽式固体流量计是目前最准确的自由流动的散装固体物料流量测量仪表。

技术优势：

• 测量精度高达0.5%；

• 失重原理检测；

• 在线实时测量；

• 测量不受颗粒大小以及密度影响；

• 优秀的重复性和准确性测量；

• 传感器防护级别IP68；

• 系统可加装自清洁反吹功能；

• 安装简便，维护费用低廉。

测量原理：

物料由预给料机进入导料槽，再送进测量溜槽。料流通过测量溜槽，并使之连续偏转，产生一个可测得的反作用力。该偏转的作用力传递到称重传感器上，输出相应的电压信号。原理示意图如下：

F=离心力  V=流速

R=半径    M=质量

技术数据：

标准型和大型溜槽式固体流量计

粒径大小　　　　0-30mm

堆积密度　　　　40-3500kg/m3

电源电压　　　　5-15VDC

传感器防护等级 IP68

系统精度　　　　±0.5%

重复性　　　　　±0.1%

材质

物料接触部分 不锈钢

机壳　　　　　　铝制

结构高度　　　　FlowSlide=700mm/ Max FlowSlide=1050mm

测量范围　　　　10/25/50/80/150/300m3/h

电子装置

显示装置　　　　液晶背光显示屏（kg/h）

输入电压　　　　110-250VAC/12-30VDC

输出　　　　　　计数脉冲

可选输出　　　　4-20mA/RS 232/485 /Profibus/Modbus/Dosierkontakt

机壳　　　　　　不锈钢

防护等级　　　　IP67

安装方式　　　　壁挂式安装或面板安装

工作温度　　　　-10℃-40℃

三、现场方案

在鱼粉行业许久以来一直缺少一款可信赖的散装物料测量仪器，用来取代现有的称重秤。

鱼粉厂现有的计量方法是成品鱼粉装袋称重计量，这样提高了工人的劳动强度，由于人工操作的准确性和及时性无法保障，所以这一系列的操作过程存在很大的偏差和滞后，无法达到自动化和远程传输。

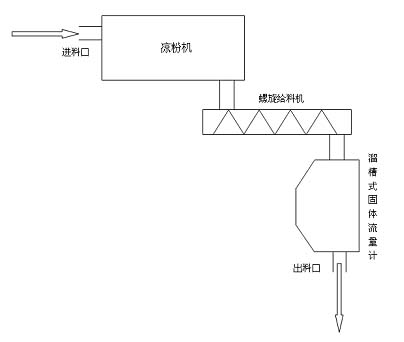

在下料口处安装溜槽式固体流量计，可实时计量每天鱼粉产量，测量精度高，免维护，显示有瞬时流量和累积流量，可输出4-20mA到中控室，并有存储功能，可查看历史数据。现场安装示意图如下：

在鱼粉出料口处安装溜槽式固体流量计，可实现精确测量每班产量和每天的产量，也可累积产量。 FlowSlide系统具有紧凑和坚固的安装方式，并且测量系统是免维护的，在出厂前调试后精确度优于1%（现场调试后精度可达0.3%），设备带有气动清洗装置可以清理溜槽上的积存物料，保证设备的正常运行。
