报告名称：MF3000流量计煤粉输送在线流量测试报告

安装地点：5t/h煤粉蒸汽锅炉

应用场合：煤粉锅炉送粉系统

检测目的：1.通过煤粉流量在线监测，实现燃料在线观测、统计 。

     　　　　 2.实现锅炉燃料运行调节与控制。

流量测试概述：

1、安装工况：

MF3000流量计安装于螺旋给料机下面的气粉混合器到燃烧器之间的水平输粉管道上（具体安装方式如图1），煤粉在一次风机作用下，通过气粉混合器和MF3000传感器的煤粉管道至燃烧器。

2、测试过程：

我们通过螺旋给料机电机的转速以及现场工程师的经验用称重法测试得出了四个风管的煤粉流量参考值，既20Hz/202kg/h，30Hz/283kg/h，40Hz/379kg/h，50Hz/462kg/h(变频器四个不同的频率代表给料机四个不同的流量值)，通过四个参考点进行标定，然后通过反复的测试比对，传感器所测得流量跟实际流量值对应一致，线性关系平稳（50Hz满负荷传感器累计流量见图3，趋势图如图2）。

精度对比：

如图3所示：给料机50Hz转速的情况下，3545秒流量传感器累积流量456.8kg<=>463.8kg/h，参考流量为462kg/h，误差1%左右。

总结：

实现煤粉计量的在线监测是提高煤粉计量的准确性与运行控制可靠性的必要手段。在粉煤输送系统中，通过煤粉计量传感器连续检测，界面所显示的参数与标定参数基本相符，流量曲线平稳；可直观地为锅炉操作人员及时了解喷煤效果、便于燃料量的检测与统计，对指导煤粉锅炉运行、控制，实现节能减排具有十分重要的现实意义。

MF3000固体质量流量计以其独特的测量原理及优点广泛应用于电厂、水泥厂、化工厂、烟厂、食品等粉体输送行业，可实现测量气固两相流中的固体质量流量检测，如煤粉、石灰粉、烟丝、盐粒、塑料颗粒等。

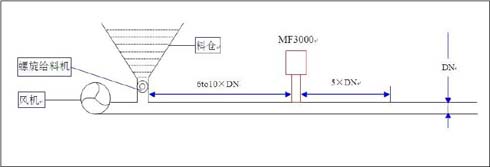

图1 MF3000安装示意图

图2 50Hz满负荷累计流量趋势图

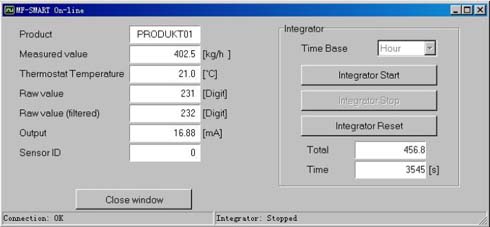

图3 MF3000软件测试累计数据

（50Hz频率下，2345秒累计流量456.8kg<=>463.8kg/h，理论462kg/h）

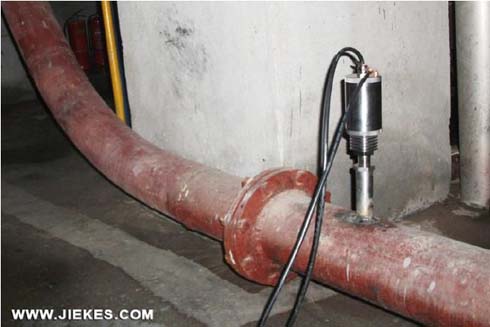

图4 MF3000现场图片
