报告名称：MF3000流量计现场安装调试报告

应用场合：烟气净化系统

应用工艺：检测管道内的活性炭流量及单位时间内的消耗量

安装调试概述：

1、安装工况：

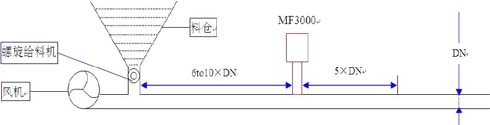

MF3000 流量计安装于计量螺旋下面的喷吹口到反应塔之间的水平管道上（具体安装方式如图1），活性炭通过鼓风机喷吹口流过已安装了MF3000 传感器的传输管道。

2、调试过程：

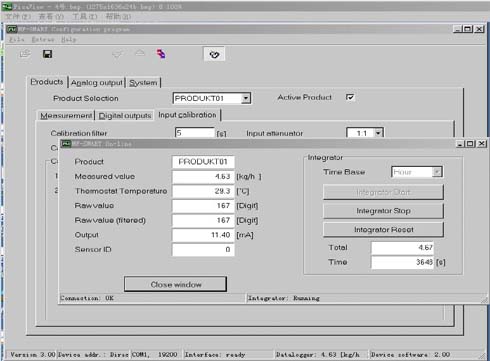

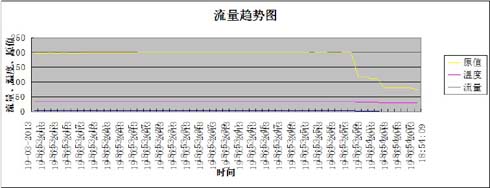

我们通过螺旋给料机电机的转速以及现场工程师的经验用称重法测试得出了风管内活性炭的流量值，既每天125kg（24h）既每小时5.2kg/h 作为参考，通过参考值进行标定，然后通过反复的测试比对，传感器所测得流量跟实际流量值对应一致，线性关系平稳（传感器测量数据见附件表格，流量累计数据如图2，流量趋势图如图3）。

总结：

在碳粉喷吹系统中碳粉计量结果既决定着喷吹操作及设备配置的形式，又是操作人员掌握和了解喷吹效果,并根据炉况变化实施调节的重要依据；实现碳粉计量的连续化和提高碳粉计量的准确性是烟气净化系统的发展方向；碳粉流量计的测量原理和结构特点对指导生产实现节能减排具有十分重要的现实意义；MF3000 固体质量流量计以其独特的测量原理及优点广泛应用于电厂、水泥厂、化工厂、烟厂、食品等行业，用来测量气固两相流中的固体质量如煤粉、活性炭粉、石灰粉、烟丝、盐粒、塑料颗粒等。

图一

图二

图三

图四
